選焊接平臺、焊接平板就選質量過硬的生產單位緣德諾銘精密機械。

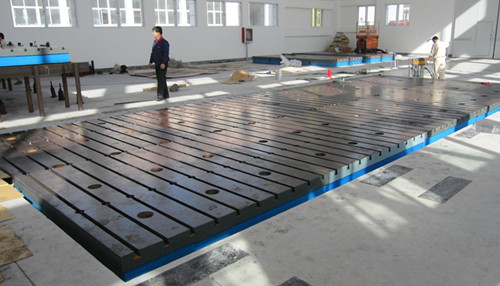

焊接平臺（焊接平板）用途：主要用于檢驗,測量,鉚焊,焊接,劃線,裝配,組裝,動力機械試驗的鑄鐵平臺。和鉚焊平臺不同，上面沒有孔，工作面為平面或T型槽。焊接平臺（焊接平板）材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，耐磨性能好。焊接平臺（焊接平板）規格：100*100—3000*8000mm，（特殊規格根據需方圖紙制作。）焊接平臺（焊接平板）精度：按標準計量檢定規程執行，分別為0、1、2、3四個等級

焊接平臺、焊接平板的檢驗方法：

焊接平臺詳情請登陸http://www.firstnational.com.cn/ztpbpt/25.html　

1、焊接平臺工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷?！?/span>

2、焊接平臺工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應 型砂，且表面平整、涂漆牢固，各稅邊應修鈍?！?/span>

3、T型槽在平臺的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形?！?/span>

4、焊接平臺應經穩定性處理和去磁。　

5、焊接平臺工作面與側面以及相鄰兩側面的垂直公差為12級（按GB1184—80《形狀位置公差》規定）。

6、焊接平臺工作面的硬度應為HB170—220或187—255之間。　

7、T型槽主要檢定項目 A、材質及表面硬度。B、形狀位置公差，含名義尺寸，垂直度公差。C、外觀。D、平面度。E、接觸斑點。F、平面波動量。G、工作面允許撓度值。H、表面粗糙度。 ] 　

8、精度參數。 3級平臺未規定接觸斑點要求。1級平臺要求接觸斑點數在任意25×25mm平面內不少于20點。2級平臺要求接觸斑點數在任意25×25mm平面內不少于12點?！?/span>
