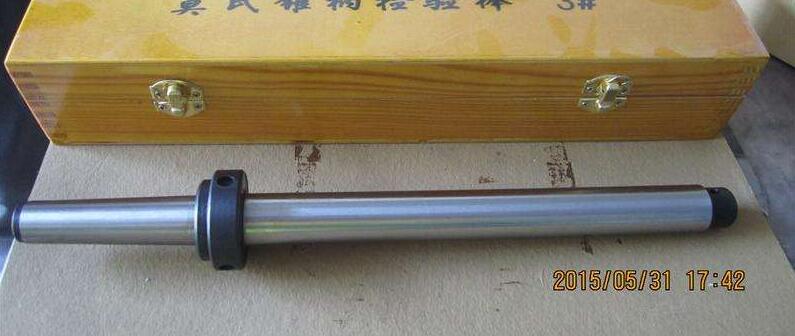

莫氏錐柄檢驗棒

　　莫氏錐柄檢驗棒采用? ?碳素工具鋼或無縫鋼管制造加工,經多次處理,工作表面精密應削而成,硬度高,光潔度好,精度穩定圓柱度誤差≤0.002mm,...

產品詳情

莫氏錐柄檢驗棒用于檢驗各種機床的幾何精度，采用碳素工具鋼制造，加工經過多次熱處理，工作面精密磨削而成。

莫氏錐度，有0、1、2、3、4、5、6共七個號，錐度值有的變化，每一型號公稱直徑大小分別為9.045、12.065、17.78、23.825、31.267、44.399、63.348。主要用于檢查工具圓錐的性,高精度的莫氏錐柄檢驗棒適用于精密儀器主軸與孔的錐度檢查及機床主軸孔錐度。

莫氏錐度又分為長錐和短錐，長錐多用于主動機床的主軸孔，短錐用于機床附件和機床連接孔，莫氏短錐有B12、B16、B18、B22、B24六個型號，他們是根據莫氏長錐1、2、3號縮短而來，例如B10和B12是莫氏長錐1號的大小兩端，一般機床附件根據大小和所需傳動扭矩選擇使用的短錐，如常用的鉆夾頭1-13毫米通常都是采用B16的短錐孔，檢驗棒應置于清潔干燥處存放，以便下次使用。

莫氏錐柄檢驗棒：用于檢查工具圓錐的性，高精度的莫氏錐柄檢驗棒適用于機床和精密儀器主軸與孔的錐度檢查。

莫氏錐度是一個錐度的標準，用于靜配合，以定位。由于錐度很小，利用摩擦力的原理，可以傳遞的扭距，又因?yàn)槭清F度配合，所以可以方便的拆卸。在同一錐度的范圍內，工件可以自由的拆裝，同時在工作時又不會影響到使用效果，比如鉆孔的錐柄鉆，如果使用中需要拆卸鉆頭磨削，拆卸后重新裝不會影響鉆頭的中心準確位置。
