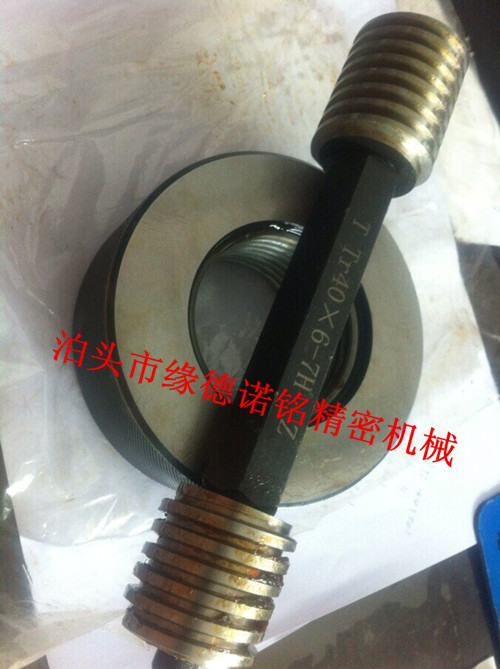

T形螺紋塞規的用途: 供檢查工件內螺紋尺寸是否合格用。每種規格梯形螺紋塞規又分為通規（代號T）和止規（代號Z）兩種，可分別單獨供應；也有制成整體式的，一并供應。檢查時，只有當通規能與工件內螺紋旋合通過，而止規只與工件內螺紋部分旋合，且旋合量不超過兩個螺距時，可判定該內螺紋合格；除此之外可判定內螺紋尺寸不合格。
T形螺紋塞規也可以用于緊固連接場合。可供ACME螺紋及米制鋸齒形螺紋量規 。 梯形螺紋主要用于傳動（進給和升降）和位置調整裝置中，在機械行業有著廣泛的使用 。
一般用途米制梯形螺紋的公差采用了米制普通螺紋的公差制，對螺紋的導程（螺距）和亞測角等單項參數沒有規定單獨的公差值。所以這種梯形螺紋不適用于對傳動精度有較高要求的精密傳動螺紋。精密傳動梯形螺紋需在一般梯形螺紋標準的基礎上補充規定螺紋單項參數公差。
T型螺紋環規通常分為通規和止規測外螺紋用。
T型塞規規格
|
梯形塞環規(TR) |
70*4 |
8H |
梯形塞環規(TR) |
30*6 |
7H |
|
梯形塞環規(TR) |
60*8 |
7H |
梯形塞環規(TR) |
28*5 |
8H 左 |
|
梯形塞環規(TR) |
55*8 |
7H |
梯形塞環規(TR) |
28*5 |
7H |
|
梯形塞環規(TR) |
50*8 |
7H |
梯形塞環規(TR) |
26*6 |
3 |
|
梯形塞環規(TR) |
44*8 |
7H |
梯形塞環規(TR) |
26*5 |
8H 左 |
|
梯形塞環規(TR) |
44*7 |
5HT |
梯形塞環規(TR) |
26*5 |
8H |
|
梯形塞環規(TR) |
40*7 |
8H 左 |
梯形塞環規(TR) |
26*5 |
7H |
|
梯形塞環規(TR) |
40*6 |
8H 左 |
梯形塞環規(TR) |
26*5 |
3T |
|
梯形塞環規(TR) |
40*6 |
7H |
梯形塞環規(TR) |
24*5 |
8H 左 |
|
梯形塞環規(TR) |
38*6 |
8H |
梯形塞環規(TR) |
24*5 |
7H 左 |
|
梯形塞環規(TR) |
38*4 |
8H |
梯形塞環規(TR) |
24*5 |
7H |
|
梯形塞環規(TR) |
36*6 |
8H 左 |
梯形塞環規(TR) |
22*5 |
9H |
|
梯形塞環規(TR) |
36*6 |
8H |
梯形塞環規(TR) |
22*5 |
8H 左 |
|
梯形塞環規(TR) |
36*3 |
8H |
梯形塞環規(TR) |
22*5 |
7H |
|
梯形塞環規(TR) |
34*3 |
8H |
梯形塞環規(TR) |
20*4 |
8H 左 |
|
梯形塞環規(TR) |
32*6 |
8H 左 |
梯形塞環規(TR) |
20*4 |
8H |
|
梯形塞環規(TR) |
32*6 |
8H |
梯形塞環規(TR) |
20*4 |
7H 左 |
|
梯形塞環規(TR) |
30*6 |
9H 左 |
梯形塞環規(TR) |
20*4 |
7H |
|
梯形塞環規(TR) |
30*6 |
8H |
梯形塞環規(TR) |
20*2 |
7HZ |
|
梯形塞環規(TR) |
30*6 |
7H 左 |
梯形塞環規(TR) |
20*2 |
7HT 左 |
